KR 系列

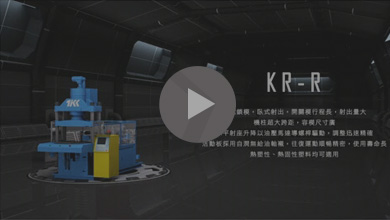

KR-R (轉盤型)

KR-R (轉盤型)

終端產品

可生產五金及家居配件等

特點

  • 立式鎖模,臥式射出,開關模行程長,射出量大,適用於大型工件之埋入射出。
  • 機柱超大跨距,容模尺寸廣,模具架設簡易方便。
  • 水平射座升降以油壓馬達導螺桿驅動,調整迅速精確,模具合模線尺寸限制小,適用範圍廣泛。
  • 活動板採用自潤無給油軸襯,往復運動順暢精密,使用壽命長。
  • 可依產品需求匹配,大鎖模力、小射出量、加快射速、多組中子、模具吹氣、模具抽真空等功能需求。
  • 可搭配埋入件特性及成型週期,匹配滑板型或轉盤型機種,增加產能提高效率。
  • 熱塑性、熱固性塑料均可適用。亦可匹配射出全閉迴路,達到光電產品精度之需求。

產品規格

機器型號 單位
螺桿直徑 mm
射出壓力 kg/cm2
理論射出容量 cm3
射出量(PS) g
oz
射出率 cm3/sec
螺桿行程 mm
螺桿轉速 rpm
射嘴接觸力 tons
射嘴行程 mm
溫度控制段數 -
料斗容量 |
Specifications
Specifications
KR-85-D(R) KR-110-D(R) KR-150-D(R) KR-225D(DM) KR-300D(DM)
38 42 45 50 52 62 62 70 70 80
1750 1434 1560 1262 2486 1748 1748 1371 1600 1225
190 231 286 353 509 724 724 923 1154 1507
173 210 260 321 463 658 658 840 1038 1356
6.1 7.4 9.1 11.3 16.3 23 23 29.5 37.3 48.8
86 105 118 145 127 181 220 280 244 319
168 180 240 240 300
0-175 0-160 0-142 0-126 0-126
3.9 6 6.7 6.7 6.7
250 250 250 250 300
4 5 5 5 5
40 40 90 90 90
機器型號 單位
鎖模力 tons
開模力 tons
模板尺寸 mm
柱內間距 mm
最小模厚 mm
開模行程 mm
最大開模距離 mm
頂出力量 tons
頂出行程 mm
KR-85-D(R) KR-110-D(R) KR-150-D(R) KR-225D(DM) KR-300D(DM)
85 120 165 225 300
14 18 29 14 34
410x600 480x760 520x760 700x1030 900x1300
1000x205 990x260 1180x260 720x390 1000x600
180 200 250 310 350
250 250 350 350 400
430 450 600 660 750
2.7 2.7 2.9 6 6
45/95 45/95 45/95 45/95 45/95
機器型號 單位
滑模行程 mm
圓盤站數 -
最大模具重量 kg
滑模定位精度 mm
KR-85-D(R) KR-110-D(R) KR-150-D(R) KR-225D(DM) KR-300D(DM)
300/Ø980 400/Ø980 420/Ø1170 505/700 800/1600
2-4 2-4 2-4 2 2
200x2/140x3 350x2/240x3 450x2/300x3 700x2 1000x2
±0.02 ±0.02 ±0.02 ±0.02 ±0.02
機器型號 單位
最大液壓壓力 kg/cm2
泵浦吐出量 liters/min
作動油量 liters
冷卻水用量 liters/hr
油壓馬達電力 kw
電熱容量 kw
總用電量 kw
KR-85-D(R) KR-110-D(R) KR-150-D(R) KR-225D(DM) KR-300D(DM)
140 175 175 175 175
65-12 79-14 109-17 132-19 134-21
300 420 550 650 750
800-1000 1000-1200 1400-1600 1800-2000 2200-2400
11 15 18.3 22 30
7.5 10 14.3 14.3 18.6
18.5 25 32.6 36.3 48.6
機器型號 單位
機器重量 tons
機器外型尺寸 m
付船重量 tons
付船尺碼 m
KR-85-D(R) KR-110-D(R) KR-150-D(R) KR-225D(DM) KR-300D(DM)
4.9 7 10.4 12 14
3.75x1.35x2.4 3.9x1.5x2.7 4.3x2.1x3.1 4.7x3.0x3.6 5.0x3.3x4.0
5.5 7.8 11.4 13.2 15.2
4.1x1.5x2.3 4.4x1.7x2.6 4.8x2.3x3.0 5.2x3.2x3.3 5.5x3.5x3.7
